產品介紹及特點

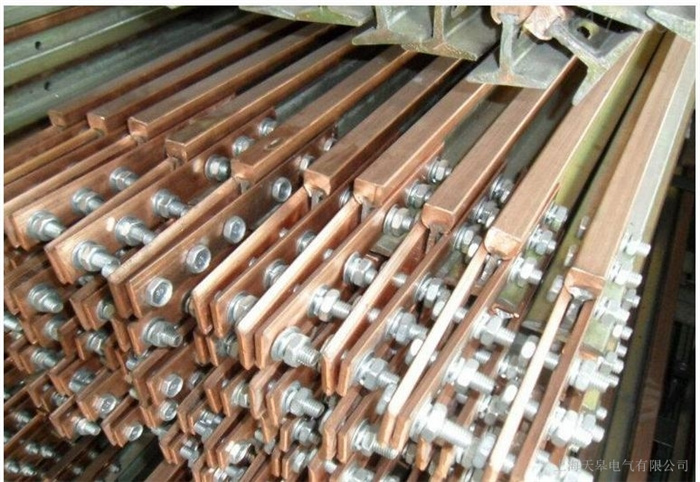

本產品由梯型銅棒和槽鋼或由“ T” 型銅排和槽型鋁結合相構成。用高強度專用絕緣子作支撐，從而組成向各種起重機械設備饋電的移動滑觸線。本產品有如下特點：
1 、運行可靠，絕不發生電源中斷故障。
2 、可使用于高溫、高粉塵、高腐蝕氣體等惡劣環境。
3 、機械強度大、不易彎曲變形，能耐受強大的短路沖擊電流。
4 、可根據用戶需要設定載流量，最大可達 3000A 以上，電壓等級可達到 5KV 以上。
5 、采用銅或銅鋁導體，可大幅度降低導線電能損耗。
6 、添加輔助電纜后，可組成低阻抗滑觸線、導線阻抗成倍降低。
7 、布線可在上部或下部滑觸。
8 、 JGH-“I” 型滑觸線更有散熱面特大，結構緊湊簡單，安裝維修方便等優點。
低阻抗滑觸線介紹
近代工業中，起重機噸位日益增大，運行距離也愈來愈長，如何處理滑觸線上的電壓降不超過允許值問題，需要設計過程中妥善解決。過去解決電壓降過大的方法，不外乎采用：加大滑觸線和供電線路的截面；增加滑觸線上的供電點數；縮小三根滑觸線之間的相間距離等等，但這些措施往往收效甚微或很不經濟，這是因?yàn)榛|線路中的電抗值難以降低，所以首先要解決如何減少滑觸線路上的電抗值著手。本公司同有關設計單位一起，研究國外資料，在剛體滑觸線上的基礎上，添加兩根輔助電纜，組成低阻抗滑觸線后，可使線路阻抗值成倍地降低（根據不同規格的剛體添加不同截面的電纜后，其阻抗值可以降低到原來的1/2-1/3）下面為低阻抗滑觸線的簡要配置圖：
產品型號與規格
鋼體滑觸線型號、規格及額定電流值
|
型號 |
標稱截面 mm 2 |
額定電流（ A ） |
重量 KG/6 米 |
|
JGH-85 |
85 |
300 |
24.3 |
|
JGH-110 |
110 |
400 |
25.9 |
|
JGH-170 |
170 |
500 |
29.4 |
|
JGH-240 |
240 |
700 |
46.1 |
|
JGH-320 |
320 |
900 |
50.4 |
|
JGH-170II |
2×170 |
1000 |
53.9 |
|
JGH-240II |
2×240 |
1300 |
62.2 |
|
JGH-320II |
2×320 |
1500 |
68.8 |
|
JGH-“I”500 |
500 |
1200 |
19.8 |
|
JGH-“I”750 |
750 |
1600 |
27.6 |
|
JGH-“I”900 |
900 |
1800 |
36.6 |
|
JGH-“I”1100 |
1100 |
2200 |
41.4 |
|
JGH-“I”1300 |
1300 |
2500 |
48 |
|
JGH-“I”1600 |
1600 |
3000 |
60 |
鋼體滑觸線一般情況下按 6m定尺長度供貨。
鋼體滑觸線絕緣支架安裝間距一般為3m
