產品介紹
（一）供電安全滑觸線系列產品是本廠參考國外有關資料和先進產品，并針對國內起重設施裸露滑線易發生事故的情況下創新研制生產的。該系列產品有三個類型：即復合型、方管型和拼合型安全滑觸線為本廠專利產品。
（二）本所研制的供電安全滑觸線系列產品齊全，用途廣泛，可用于廠礦、庫房、車站、港口碼頭等場所的起重機械如：電動葫蘆、梁式和橋式起重機；電梯、自動化生產線和其它移動操作的導電設備。
（三）用戶可根據起重機械型號正確選擇適當規格的供電安全滑觸線，以達到既可滿足起重機械的用電，又可節電、節能、降低能耗等技術經濟指標。
（四）正確選用供電安全滑觸線是獲得最佳技術經濟效果的關鍵，據可靠性研究，采用本滑觸線可以使系統的可靠提高兩個數量級。用戶在選用供電滑觸線時應詳細參閱本說明書，全面了解產品性能、特點等，從而獲得最佳使用效果。
產品工作原理、特點和用途
（一） 主要部件及其工作原理
供電安全滑觸線裝置由導管，導電器兩主要部件及一些輔助組件構成如圖：
1、導管：是一根半封閉的異形管狀部件，是安全滑觸線的主體部分。其內部可根據需要嵌設2-9根裸銅排作為供電導線，各導軌間相互絕緣，并與外殼絕緣，從而保證供電的安全性。并在帶電檢修時有效地防止檢修人員觸電事故。本廠生產的導管每條長度4m，可以連接成任意需要長度，普遍導管制作成直線形，也可以按特殊需求制成圓弧形等。
2、導電器是在導管內運行的一組電刷殼架，由安置在用電機構（行車、小車、電動葫蘆等）上的拔叉（或牽引鏈條等）帶動，使之與用電機構成同步運行，將通過導軌，電刷的電能傳輸?shù)诫妱?dòng)機或其它控制元件。導電器電刷的極數有3-16極與導管中導軌數相應。
（二） 產品特性
1、安全：供電安全滑觸線外殼系由高絕緣性能的工程塑料制成。外殼防護等級可根據需要達到IP13.IP55級，能防護雨、雪、霜和冰凍襲擊以及異物觸及。產品經受多種環境條件經驗。絕緣性能良好，對檢修人員觸及輸電導管外部無任何傷害。
2、可靠：輸電導軌導電性能極好，散熱較快，許用電流密度高，阻抗值低，線路損失小。電刷由具有高導電性能，高耐磨性能的金屬銅、碳合金材料制成。導電器移動靈活，定向性能好，有效控制了接觸電弧和串弧現象。
3、經濟：供電安全滑觸線裝置結構簡單，許用電流密度高，電阻率低、電壓損耗低，可節電10%左右，實現以塑代鋼，以塑代銅，設計新穎，無需其它絕緣結構，無需補償線，安裝于起重機控制室同側。節省安裝材料和經費。
4、方便：供電安全滑觸線裝置將多極母線集合于一根導管之中，組裝簡便。其固定支架，連接夾、懸吊裝置，均以通用件供應。裝拆、調整、維修亦十分方便。
（三）用途：供電安全滑觸線裝置可用于電動葫蘆、電動梁式和橋式起重機：堆垛機、機電產品的自動檢測線，自動化生產線；移動式電動工具和其它的移動導電設備，以及廠礦、車間、辦公場所內固定敷設母線槽。
產品結構型式適用場合及型號
（一）結構型式：供電安全滑觸線導管由鋁合金外殼（金屬型）、塑管外包鋁合金外殼（復合型）、塑導管、導電器、中間連接器（供電器）、端蓋（端部供電器）與其它附件組成。導管形狀成方形、拼合形。

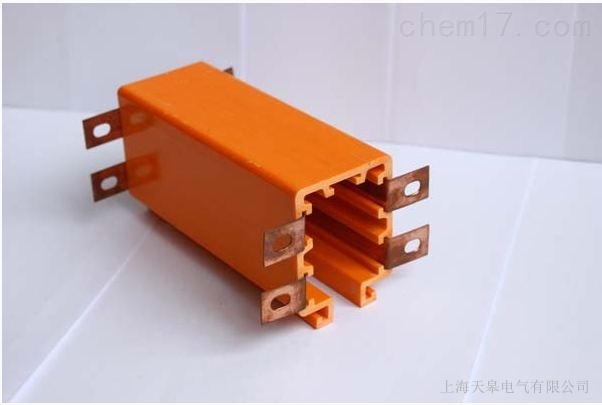

1、加強型工程塑料導管，其截面形狀成方形，適用于室外，環境溫度為-30度~+55度的場合，其導軌截面積有：10、16、25、35、50、70、95、140mm2等。其導軌極數有：3、4、5、7、8、16極等。其截面形狀如圖：
2、金屬?gòu)?fù)合型導管：是在加強型號管外加一層鋁合金復合外殼，以提高導管的耐溫及抗老化性能，適用于環境溫度-30度~+65度的室外及高溫車間等場所，其截面形狀如圖：
3、金屬性：金屬型導管采用鋁合金外殼并用絕緣保護材料制成，適用環境溫度為-40度~+80度的場合，其截面形狀如圖。
產品組件說明
（一）供電導管：承載電源導入的電流輸送到導電器，每根導管長為4M，亦可根據需方要求訂做
（二）導電器：在導管內與導軌滑動接觸導入電流，并向其它移動式電器提供電流的裝置（見圖5-1）
（三）中間進線盒：由導管的中部導入電源電流的裝置（圖5-2）
（四）端部進線盒：由導管的頂端導入電源電流的裝置（圖5-3）
（五）連接夾：位于相鄰兩導管連接處，作連接固定和絕緣（圖5-4）
（六）定形夾：保持導管不變形（圖5-5、5-6）
（七）撥叉：向?qū)щ娖鱾鬟f移動推力或拉力，并適度吸收傳動誤差和傳動沖擊，撥叉可根據導電器數量和型號配用（圖5-7）
（八）室外安全滑觸線地溝結構
維護保養及故障處理
（一）維護保養
供電滑觸線在正常使用階段，應定期檢查下列有關部件：
1、檢查導管內導電器的電刷磨損情況，如已超過正常磨損長度要入時更換。
2、檢查導管（軌）接頭，有無銹蝕與松動。各固定增值，撥叉等是否松動。
3、檢查導管是否彎曲變形。
4、清除導管上積累的灰塵，清掃時不可用力過大，以防損壞塑料導管。
5、導電器中電刷磨情況，當電刷磨損到距離其極限伸出位置小于2mm時應立即更換新的電刷。
6、檢查滾輪磨損狀況，滾輪能確保電刷在導管上下左右的正確位置，滾輪磨損過度，亦會造成電刷磨損或繼續失電現象發生。
（二）故障處理
，應詳細寫明單位名稱、地址及所需供電滑觸線型號、規格、數量等有關事項。
（二）儲運及儲存：供電滑觸線主、副件分別裝箱，對于易撣損的零部件，有妨震材料隔離旋轉但仍應注意防止劇烈碰撞或倒置，以免損壞。供電滑觸線運抵單位，暫時不安裝者，其儲存庫記具備良好的通風、干燥，盡可能避開高溫、熱源和高濕度的地方。
